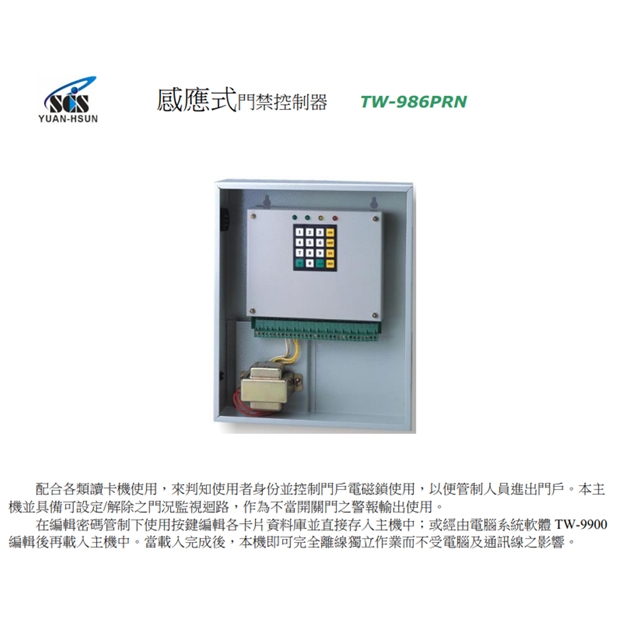

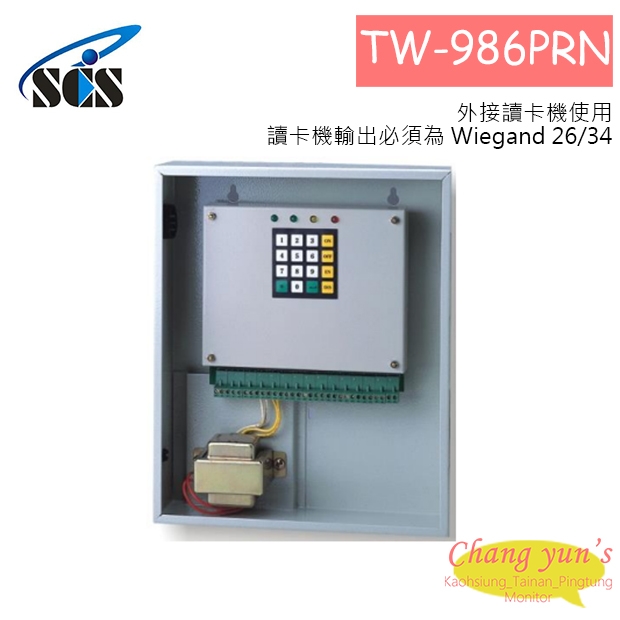

TW-986PRN 感應式門禁控制器
TW-986PRN 感應式門禁控制器
詳細介紹

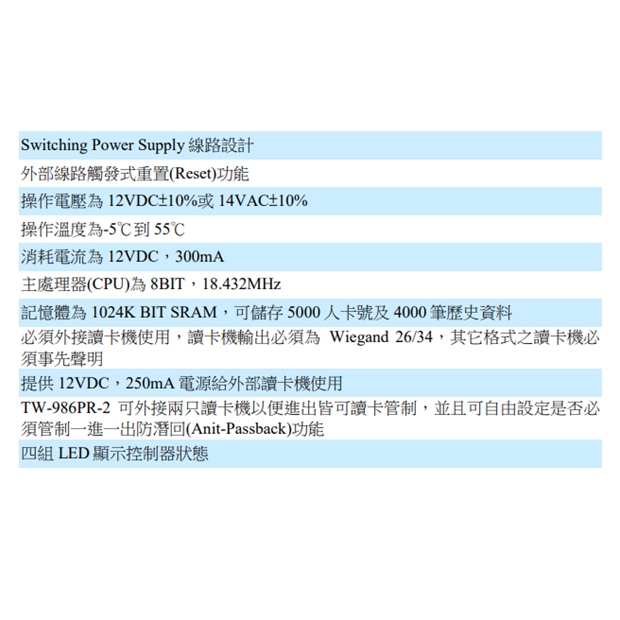

外部線路觸發式重置 (Reset) 功能
操作電壓為12VDC±10%或14VAC±10%
操作溫度為-5℃到55℃
消耗電流為12VDC，300mA
主處理器(CPU)為8BIT，18.432MHz
記憶體為1024K BIT SRAM，可儲存5000人卡號及4000筆歷史資料
必須外接讀卡機使用，讀卡機輸出必須為 Wiegand 26/34，其它格式之讀卡機必須事先聲明
提供12VDC，250mA電源給外部讀卡機使用
TW-986PR-2可外接兩只讀卡機以便進出皆可讀卡管制，並且可自由設定是否必須管制一進一出防潛回(Anit-Passback)功能
四組LED顯示控制器狀態

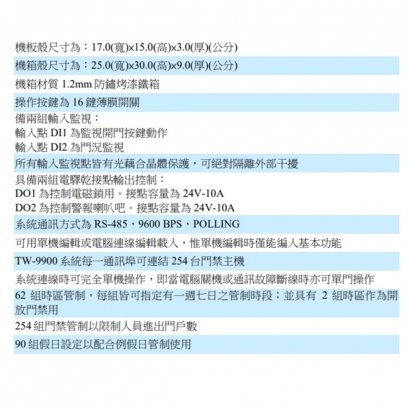

機板殼尺寸為：17.0(寬) x 15.0(高) x 3.0(厚)(公分)
機箱殼尺寸為：25.0(寬) x 30.0(高)x9.0(厚)(公分)
機箱材質1.2mm防鏽烤漆鐵箱
操作按鍵為16鍵薄膜開關
備兩組輸入監視：
1.輸入點DI1為監視開門按鍵動作
2.輸入點DI2為門況監視
所有輸入監視點皆有光藕合晶體保護，可絕對隔離外部干擾
具備兩組電驛乾接點輸出控制：
1. DO1 為控制電磁鎖用。接點容量為 24V-10A
2. DO2 為控制警報喇叭吧。接點容量為 24V-10A
系統通訊方式為RS-485，9600 BPS，POLLING
可用單機編輯或電腦連線編輯載入，單機編輯時僅能編入基本功能
TW-9900 系統每一通訊埠可連結 254 台門禁主機
系統連線時可完全單機操作，即當電腦關機或通訊故障斷線時亦可單門操作
62組時區管制，每組皆可指定有一週七日之管制時段；並具有2組時區作為開放門禁用
254組門禁管制以限制人員進出門戶數
90組假日設定以配合例假日管制使用
