這一款 HDMI 影像分割處理器，可切換 2 組不同的 HDMI 影音訊號輸出至一台顯示器上，並支援畫面分割功能，
可使用面板按鍵或遙控器、RS-232 進行切換，支援解析度 1080p@60Hz。

產品特色
● 具有 2 組 HDMI 輸入及 1 組 HDMI 輸出。
● 支援單一畫面切換及 PIP、POP 模式切換。
● 支援無縫切換。
● 相容 HDMI 1.3、HDCP 1.2 規範。
● 支援 LPCM 2/5.1/7.1、Dolby 5.1、DTS 5.1。
● 輸入解析度:480i@60Hz 480p@60Hz 576i@50Hz 720p@50/60Hz 1080i@50/60Hz 1080p@24/30/50/60Hz
                    800x600@60Hz 1024x768@60Hz 1280x720@60Hz 1920x1080@60Hz
● 輸出解析度:1024x768、1360x768、720p、1080i、1080p。
● 支援升頻 Scaler up / 降頻 Scaler down。
● 傳輸頻寬可達 6.75 Gbps。
● HDMI 訊號輸入/輸出為標準纜線 5 公尺。
● 可由面板按鍵、紅外線遙控器、RS-232 切換。
● 純外接式硬體設計、支援熱插拔、免安裝任何軟體或驅動程式。


產品介紹
這一款混合插卡式 ( CVBS/VGA/YPbPr/DVI/HDMI 2.0/HDMI 1.3/SDI/HDBaseT/Fiber ) 無縫矩陣切換器，
可以同時輸入多組不同的 ( CVBS/VGA/YPbPr/DVI/HDMI 2.0/HDMI 1.3/SDI/HDBaseT/Fiber ) 訊號
( 例:藍光播放器、數位機上盒、電腦主機...等 ) 設備，使用相對應的
( CVBS/VGA/YPbPr/DVI/HDMI 2.0/HDMI 1.3/SDI/HDBaseT/Fiber ) 標準纜線連接到多台顯示器，
可做任意的切換選擇同步顯示或各別輸出不同來源訊號。透過面板按鍵、RS-232、TCP/IP...等
切換操控，適合用於飯店、百貨公司、視聽影音賣場、活動展場使用。



產品特色
● 支援 8x8 /16x16 / 36x36 / 80x80 / 160x160 任意輸入/輸出無縫切換。
● 支援 ( CVBS/VGA/YPbPr/DVI/HDMI 2.0/HDMI 1.3/SDI/HDBaseT/Fiber ) 介面混合輸入/輸出。
           ( 註:CVBS/YPbPr/VGA/DVI 為使用相同 DVI 介面卡 )
● 支援 ( CVBS/VGA/YPbPr/DVI/HDMI 2.0/HDMI 1.3/SDI/HDBaseT/Fiber ) 等訊號的快速無縫切換。
● 支援 HDMI 2.0、HDMI 1.3、DVI 1.0。
● 相容 HDCP 2.2。
● 支援面板按鍵、RS-232、TCP/IP...等切換操控。
● 支援 EDID 學習功能。
● 支援電視牆拼接功能。
● 支援最大解析度:1600x1200@60Hz、1080p@60Hz、4k2k@30Hz/4k2k@60Hz。
   ( 註:Fiber 介面卡,解析度最高 1080p@60Hz,不支援4K@60 (4:4:4) )
● 支援雙電源設計 AC 110~240V。
● 標準機箱尺寸設計 2U~16U ( 插卡式 )。

產品介紹
這一款 16x16 HDMI 無縫矩陣切換器 ( 矩陣/電視牆 )，可以同時輸入 16 組不同的 HDMI 訊號
( 例:藍光播放器、數位機上盒、電腦主機...等 ) 設備，並使用 16 條 HDMI 標準纜線連接到 16 台
顯示器，可做任意的切換選擇 ( 矩陣 ) 或將十六個顯示器拼接成一個電視牆。
透過面板按鍵、紅外線遙控、LAN、RS-232 等切換操控，適合用於飯店、百貨公司、視聽影音賣場
、活動展場使用。


產品特色
● 提供 HDMI 訊號無縫切換 ( 矩陣/電視牆 ) 二種應用模式。
● 相容 HDMI 2.0、HDCP 2.2。
● 具備 EDID 技術及無縫切換功能。
● 影像傳輸頻寬可達 18Gbps ( R.G.B 每色各 6Gbps ）。
● 支援最高解析度 1080p@60Hz、4k2k@30Hz、4k2k@60Hz。
● 支援 HDMI 音源嵌入功能 ( 工業端子 )。
● 支援 HDMI 音源擷取輸出 ( 工業端子 )。
● 支援 LPCM7.1 @192KHz、Dolby True HD、DTS-HD。
● 支援矩陣模式切換，可將 16 組輸入訊號任意切換輸出或同步輸出到 16 台不同的顯示器。
● 支援電視牆拼接功能 ( 4x4、2x4、2x2、2x1...等 ) ，可在 16 個輸入訊號中，選擇一個做輸出。
● 標準 HDMI 纜線輸入/輸出的距離: 4K@60Hz 約 5 公尺/4K@30Hz 約 10 公尺/1080p@60Hz 約 15 公尺。
● 內建解析度升頻功能 3840x2160@60、3840x2160@30、1920x1080@60、1280x720@60、1920x1200@60
                     、1360x768@60、1280x1024@60、1024x768@60。
● 支援面板按鍵、紅外線遙控、LAN、RS-232 ...等切換操控。
● 支援 EDID 管理功能 ( 學習外部 EDID或內建 EDID )。
● 可儲存 64 組場景，使用面板按鍵或軟體儲存/讀取場景狀態。


產品介紹
這一款 8x8 HDMI 無縫矩陣切換器 ( 矩陣/電視牆 )，可以同時輸入 8 組不同的 HDMI 訊號
( 例:藍光播放器、數位機上盒、電腦主機...等 ) 設備，並使用 8 條 HDMI 標準纜線連接到 8 台
顯示器，可做任意的切換選擇 ( 矩陣 ) 或將八個顯示器拼接成一個電視牆。
透過面板按鍵、紅外線遙控、LAN、RS-232 等切換操控，適合用於飯店、百貨公司、視聽影音賣場
、活動展場使用。


產品特色
● 提供 HDMI 訊號無縫切換 ( 矩陣/電視牆 ) 二種應用模式。
● 相容 HDMI 2.0、HDCP 2.2。
● 影像傳輸頻寬可達 18Gbps ( R.G.B 每色各 6Gbps ）。
● 支援最高解析度 1080p@60Hz、4k2k@30Hz、4k2k@60Hz。
● 支援 LPCM7.1 @192KHz、Dolby True HD、DTS-HD。
● 支援矩陣模式切換，可將 8 組輸入訊號任意切換輸出或同步輸出到 8 台不同的顯示器。
● 支援電視牆拼接功能 ( 2x4、2x2、2x1...等 ) ，可在 8 個輸入訊號中，選擇一個做輸出。
● 支援 CEC 功能。
● 支援紅外線傳輸功能。
● 支援 HDMI 音源擷取輸出 ( 3.5mm Jack )。
● 內建解析度升頻功能 3840x2160@60、3840x2160@30、1920x1080@60、1280x720@60、1920x1200@60
                                 、1360x768@60、1280x1024@60、1024x768@60。
● 支援面板按鍵、紅外線遙控、LAN、RS-232 ...等切換操控。

產品介紹
這一款 4x4 HDMI 無縫矩陣切換器 ( 矩陣/電視牆 )，可以同時輸入 4 組不同的 HDMI 訊號
( 例:藍光播放器、數位機上盒、電腦主機...等 ) 設備，並使用 4 條 HDMI 標準纜線連接到 4 台
顯示器，可做任意的切換選擇 ( 矩陣 ) 或將4個顯示器拼接成一個電視牆。
透過面板按鍵、紅外線遙控、LAN、RS-232 等切換操控，適合用於飯店、百貨公司、視聽影音賣場
、活動展場使用。


產品特色
● 提供 HDMI 訊號無縫切換 ( 矩陣/電視牆 ) 二種應用模式。
● 相容 HDMI 2.0、HDCP 2.2。
● 影像傳輸頻寬可達 18Gbps ( R.G.B 每色各 6Gbps ）。
● 支援最高解析度 1080p@60Hz、4k2k@30Hz、4k2k@60Hz。
● 支援 LPCM7.1 @192KHz、Dolby True HD、DTS-HD。
● 支援矩陣模式切換，可將 4 組輸入訊號任意切換輸出或同步輸出到 4 台不同的顯示器。
● 支援電視牆拼接功能 ( 2x2、2x1 ) ，可在 4 個輸入訊號中，選擇一個做輸出。
● 支援 CEC 功能。
● 支援紅外線傳輸功能。
● 支援 HDMI 音源擷取輸出 ( 工業端子 )。
● 內建解析度升頻功能 3840x2160@60、3840x2160@30、1920x1080@60、1280x720@60、1920x1200@60
                                 、1360x768@60、1280x1024@60、1024x768@60。
● 支援面板按鍵、紅外線遙控、LAN、RS-232 ...等切換操控。

影音週邊 / 線材 / 配件
機房電源排插
產品介紹Home  產品介紹
影音矩陣切換器 無縫切換
4x4
- 4K60Hz
- Audio Embedder
- Audio Extractor / RS-232
HD-MW44AK2
4x4 HDMI 訊號無縫矩陣切換器 ( 4K60Hz )
型錄下載
　　



產品介紹
這一款 4x4 HDMI 無縫矩陣切換器 ( 矩陣/畫面分割/電視牆 )，可以同時輸入 4 組不同的 HDMI 影音訊號
( 例:藍光播放器、數位機上盒、電腦主機...等 ) 設備，並使用 4 條 HDMI 標準纜線連接到 4 台顯示器
，可做任意的切換選擇 ( 矩陣 ) 或可以做畫面分割 ( 四分割 ) 同步顯示或將 4 個顯示器拼接成一個
電視牆 。透過面板按鍵、紅外線遙控、RS-232、Web GUI...等方式來作切換；適合用於飯店、百貨公司、
家庭劇院、視聽影音賣場展示使用。



產品特色
● 提供 HDMI 訊號無縫切換 ( 矩陣/畫面分割/電視牆 ) 三種應用模式。
● 相容 HDMI 2.0、HDCP 2.2/1.4。
● 影像傳輸頻寬可達 18Gbps ( R.G.B 每色各 6Gbps ）。
● 支援最高解析度 4k2k@60Hz (4:4:4)。
● 支援 Deep Color ( 36-bit )。
● 矩陣模式切換，可將 4 組輸入訊號任意切換輸出或同步輸出到 4 台不同的顯示器。
● 電視牆模式支援 ( 2x2、1x2、1x3、1x4、2x1、3x1、4x1...等 )。
● 畫面分割模式 (1) 2x2 模式：畫面分割為四個視窗，每個視窗顯示個別的 HDMI 輸入內容。
               (2) 1+3 模式：一個 HDMI 輸入源作為主視窗 ( 左/右/上/下)，而其餘三個 HDMI
                             輸入源則分別顯示於 3 個小視窗內。
               (3) PIP 模式：四分割模式下一個 HDMI 輸入源作為主畫面，而其餘三個 HDMI 輸入源
                             則分別疊加顯示於 3 個小視窗內。
               (4) POP 模式：一個 HDMI 輸入源作為主畫面，再將 4 個 HDMI 輸入源則分別疊加顯示。
● 支援 HDMI 音源格式 Dolby 5.1、DTS 5.1。
● 支援 HDMI 音源擷取: 類比音源 ( 3.5mm Jack )、S/PDIF 同軸數位。
● 支援 HDMI 音源嵌入: 類比音源 ( 3.5mm Jack )。
● 可透過面板按鍵、紅外線遙控、RS-232、Web GUI...等方式來切換選台。
● 支援 IR.Ext 延長連接孔。
● 內建 EDID 管理 / 學習外部 EDID。
● 內建輸出解析度升頻功能 4k2k@60Hz、4K2K@30Hz、1080p@60Hz、720p@60Hz。
● 面板具有 LCD 可顯示連線狀態或進入選單操作管理。

產品介紹
這一款 4x4 HDMI 無縫矩陣切換器 ( 矩陣/畫面分割/電視牆 )，可以同時輸入 4 組不同的 HDMI 訊號
( 例:藍光播放器、數位機上盒、電腦主機...等 ) 設備，並使用 4 條 HDMI 標準纜線連接到 4 台
顯示器，可做任意的切換選擇 ( 矩陣 ) 或可以做畫面分割 ( 四分割 ) 同步顯示或將四個顯示器
拼接成一個電視牆。透過面板按鍵、紅外線遙控、網頁控制 ( Web )、RS-232 等切換操控，
適合用於飯店、百貨公司、視聽影音賣場、活動展場使用。



產品特色
● 提供 HDMI 訊號無縫切換 ( 矩陣/畫面分割/電視牆 ) 三種應用模式。
● 符合 HDMI 1.4、DVI 1.0，相容 HDCP 1.4。
● 支援最高解析度 1080p、1920x1200 ( WUXGA )。
● 支援 LPCM7.1 @192KHz、Dolby True HD、DTS-HD。
● 支援矩陣模式切換，可將 4 組輸入訊號任意切換輸出或同步輸出到 4 台不同的顯示器。
● 支援畫面分割並同步顯示 ( 2x2 模式：畫面分割為四個視窗，每個視窗顯示個別的 HDMI 輸入內容)。
● 畫面分割模式:支援 PIP、POP。
● 支援 2x2 電視牆，可在 4 個輸入訊號中，選擇一個做輸出。
● 支援面板按鍵、紅外線遙控、網頁控制 ( Web )、RS-232...等切換操控。
● 支援 OSD 選擇設定。


產品介紹
這這一款 8x8 的 HDMI 影音訊號矩陣切換器，可以同時輸入 8 組不同的 HDMI 影音訊號
( 例: 藍光播放器、數位機上盒、Game Box...等 ) 設備，並使用 8 條 HDMI 標準纜線連接到 8 台顯示器，
可做任意的切換選擇，可以同時顯示相同的訊號來源或是個別選擇不同的訊號來源。透過手動、紅外線遙控
及 RS-232 等三種切換方來作切換，可以讓您輕鬆切換不同的 HDMI 影音訊號來源，並且在指定的顯示器上播放；
適合用於飯店、百貨公司、家庭劇院、視聽影音賣場展示使用。



產品特色
● 可供 8 組輸入的 HDMI 數位影音訊號，任意切換輸出至 8 台顯示器中的任一台上播放。
● 可透過切換按鍵或紅外線遙控方式來切換選台。
● 支援 RS-232。
● 支援 HDMI 1.4a、DVI 1.0 規範。
● 支援 HDCP 2.2 認證機制 ( 數位防拷 )。
● 傳輸頻寬可達 6.75Gbps。
● 支援 Deep Color ( 36-bit )。
● 支援 Dolby TrueHD, Dolby Digital, Dolby Digital Plug/ex, DTS, DTS-HD, DTS-HD Master,
        DTS-EX, PCM, PCM2, LPCM2。
● 支援最高解析度：PC：1920x1200、HDTV：1080p、4K2K (24/30Hz)。

產品介紹
這一款 4x4 的 HDMI 影音訊號矩陣切換器，可以同時輸入 4 組不同的 HDMI 影音訊號
( 例: 藍光播放器、數位機上盒、Game Box...等 ) 設備，並使用 4 條 HDMI 標準纜線連接到 4 台
顯示器，可做任意的切換選擇，可以同時顯示相同的訊號來源或是個別選擇不同的訊號來源。透過手動、
紅外線遙控及 RS-232 等三種切換方來作切換，可以讓您輕鬆切換不同的 HDMI 影音訊號來源，
並且在指定的顯示器上播放；適合用於飯店、百貨公司、家庭劇院、視聽影音賣場展示使用。



產品特色
● 可供 4 組輸入的 HDMI 數位影音訊號，任意切換輸出至 4 台顯示器中的任一台上播放。
● 可透過切換按鍵或紅外線遙控方式來切換選台。
● 支援 RS-232。
● 支援 HDMI 1.4a、DVI 1.0 規範。
● 支援 HDCP 2.0 認證機制 ( 數位防拷 )。
● 傳輸頻寬可達 2.25Gbps。
● 支援 Deep Color ( 12-bit )。
● 支援 Dolby True-HD、Dolby Digital Plus、DTS-HD Master Audio。
● 支援最高解析度：PC：1920x1200、HDTV：1080p。

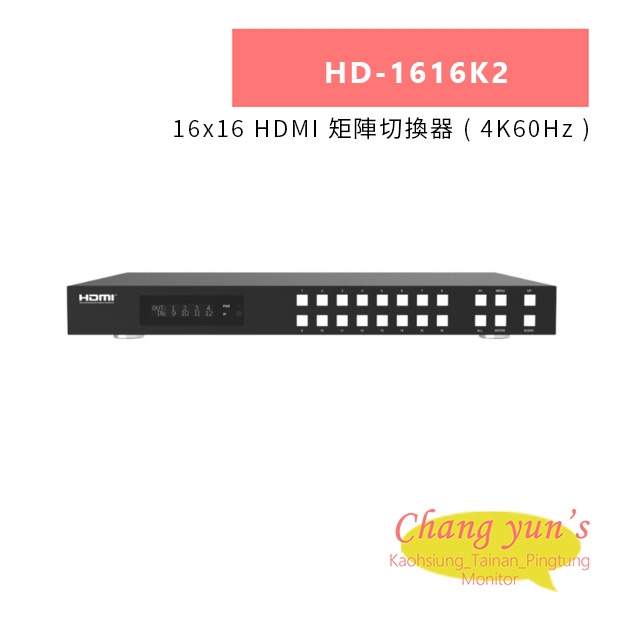

產品特色
● 可將 16 組 HDMI 數位影音訊號來源，任意切換至 16 台顯示器中的任 1 台。
● 相容 HDMI 2.0b 及 HDCP 2.2 規範。
● 傳輸頻寬最高可達 18Gbps，支援解析度最高可達 4Kx2K@60Hz ( YCbCr 4:4:4 )。
● 支援 HDR10、HDR10+、Dolby Vision、HLG 和 3D。
● 支援 HDMI 輸出埠音源擷取功能: COAXIAL ( RCA )。
● HDMI 聲音格式支援 LPCM 2/5.1/7.1、Dolby Digital、DTS 5.1、Dolby Digital+、Dolby TrueHD、
   DTS-HD Master Audio、Dolby Atmos、DTS:X。
● COAXIAL 聲音格式支援 LPCM 2.0、Dolby Digital / Plus、DTS 5.1。
● 支援 CEC 和 ARC。
● 支援 4K→1080p 降頻功能。
● 標準 HDMI 纜線輸入/輸出的距離: 4K@60Hz 約 5M / 4K@30Hz 約 10M / 1080p@60Hz 約 15M。
● 提供面板獨立按鍵、紅外線遙控、RS-232 指令及 Web GUI 切換控制方式。
● 支援 EDID 管理功能 ( 內建 EDID 及複製外部 EDID )。
● 標準 1U 機架尺寸設計，安裝方便。

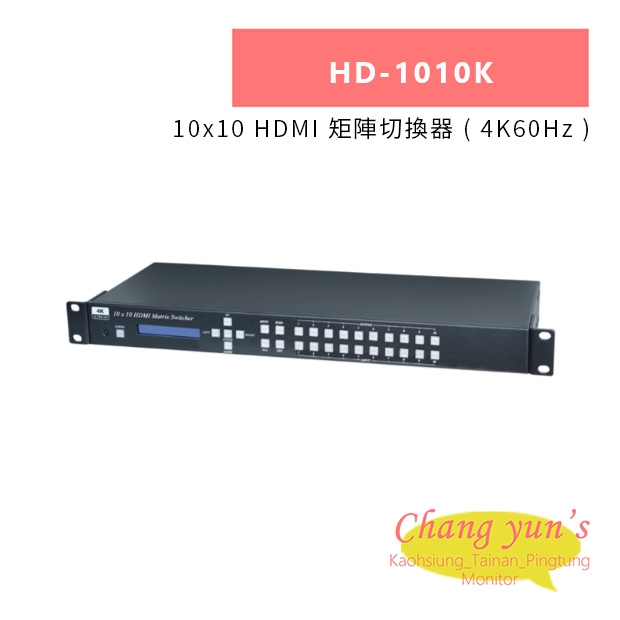

產品介紹
這一款 10x10 的 HDMI 影音訊號矩陣切換器，可以同時輸入 10 組不同的 HDMI 影音訊號
( 例: 藍光播放器、數位機上盒、Game Box...等 ) 設備，並使用 10 條 HDMI 標準纜線連接到 10 台
顯示器，可做任意的切換選擇，可以同時顯示相同的訊號來源或是個別選擇不同的訊號來源。
透過面板按鍵、紅外線遙控、RS-232、Web...等方式來作切換，可以讓您輕鬆切換不同
的 HDMI 影音訊號來源，並且在指定的顯示器上播放；
適合用於飯店、百貨公司、家庭劇院、視聽影音賣場展示使用。



產品特色
● 可供 10 組輸入的 HDMI 數位影音訊號，任意切換輸出至 10 台顯示器中的任一台上播放。
● 影像傳輸頻寬可達 18Gbps ( R.G.B 每色各 6Gbps ）。
● 像素時脈 600MHz。
● 支援最高解析度 4Kx2K@60Hz ( YCbCr 4:4:4 ) * UHD: 3840x2160@60Hz / DCI: 4096x2160@60Hz*。
● 相容 HDMI 2.0、DVI 1.1、HDCP 2.2 規範。
● 支援 HDR10、Dolby Vision 及 HLG。
● 音效最高支援 LPCM 7.1@192kHz, Dolby TrueHD, DTS-HD MA。
● 支援 ARC 音訊回傳通道功能。
● 可透過面板按鍵或紅外線遙控方式來切換選台。
● 可由 Web 網頁 ( Web GUI ) 控制矩陣切換。
● 支援 RS-232 控制。
● 內建 EDID 管理 / 學習外部 EDID。
● 面板具有 LCM 及 LED 指示可快速指示各埠連接狀態。
● 1U機架式設計。
● 支援 HDMI 音源擷取 S/PDIF 同軸數位。
● HDMI 輸入 / 輸出支援可鎖式線材。

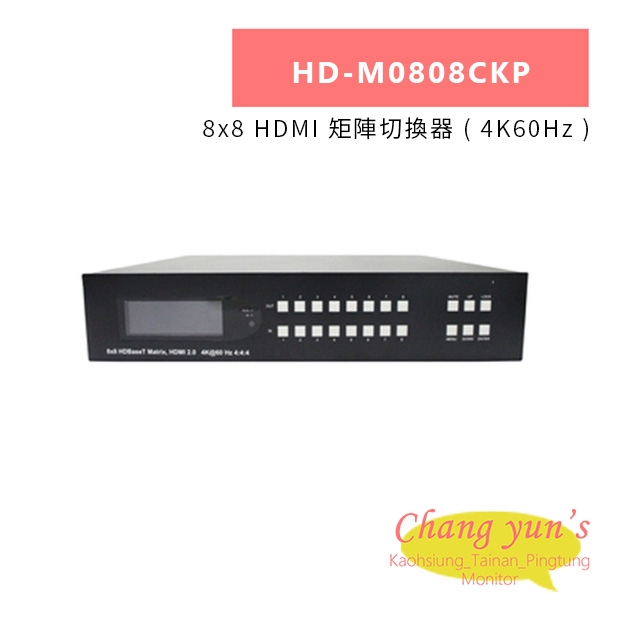

產品介紹
這一款 8x8 的 HDMI HDBaseT 影音訊號矩陣切換器，可以同時輸入 8 組不同的 HDMI 影音訊號
( 例: 藍光播放器、數位機上盒、Game Box...等 ) 設備，並透過 8 條網路線各別與 HD-M70PR 接收器
做連接或使用 8 條 HDMI 標準纜線連接顯示在 8 台顯示器上，可做任意的切換選擇，可以同時顯示相同
的訊號來源或是個別選擇不同的訊號來源。透過面板按鍵、紅外線遙控、Web、RS-232 等切換方來作切換
，可以讓您輕鬆切換不同的 HDMI 影音訊號來源，並且在指定的顯示器上播放；適合用於飯店、百貨公司
、家庭劇院、視聽影音賣場展示使用。



產品特色
● 可供 8 組輸入的 HDMI 數位影音訊號，任意切換輸出至 8 台顯示器中的任一台上播放。
● 8 組延長輸出需搭配 HD-M70PR 接收器 ( 支援 POC )，透過 CAT5E/CAT6 網線延長至遠端的顯示器輸出，
   距離最遠可達 1080p@60Hz:70m / 4K2K@60Hz:40m。
● 可透過面板按鍵或紅外線遙控、Web、RS-232 方式來切換選台。
● 接收器 HD-M70PR 提供 2 埠 HDMI 同步畫面輸出。
● 支援 8 組類比音源輸入 ( 3.5mm Jack )。
● 支援 8 組類比音源輸出 ( 3.5mm Jack ) 及 8 組 數位音源輸出 ( SPDIF )。
● 支援 HDMI 2.0、1.4 。
● 相容 HDCP 2.2、1.4 。
● 傳輸頻寬可達 18Gbps。
● 支援最高解析度：480i、480p、576i、576p、720p1080i、1080p、4K2K@30Hz、4K2K@60Hz ( YUV4:4:4 )。
● 支援 HDR10。
● 支援數位音源 PCM、Dolby5.1、DTS5.1。
● 內建 8 組 EDID 模式 / 學習外部 EDID。
● 支援 POC ( Receiver powered by HDBaseT Matrix )。
● 支援紅外線雙向傳輸 ( 38~56KHz )。
● 機架型設計 2U。
● 電源供應: AC100~220V 50/60Hz。
